Заводской мануал по ГАЗ М1

Заводской мануал по ГАЗ М1. "Г.А.З.-М-МОДЕЛЬ 1936 Г. МЕХАНИЧЕСКИЙ ЦЕХ. ОТДЕЛ МАТОРА" Альбом чертежей.

Альбом готовится к публикации. Предоставляем список чертежей из альбома:

0. Двигатель в сборе
1. Двигатель в сборе (модель М) М-6005
2. Двигатель в сборе (модель М) М-6005
3. Двигатель в сборе М-6005
4. Двигатель в сборе (модель М) М-6005
5. Двигатель в сборе (модель М) лист 5 М-6005
6. Двигатель в сборе (модель М) лист 6 М-6005
7. Блок цилиндров лист 7 М-6015
8. Блок цилиндров лист 8 М-6015
9. Крышка передняя распределительных зубчаток АА-6019-Z
10. Крышка передняя распределительных зубчаток М-6019
11. Труба подвода масла к подшипникам коленчатого вала М-6022
12. Подушка передней подвески двигателя, в сборе М-6025
13. Скоба передней подушки двигателя – нижняя М-6026
14. Скоба передней подушки двигателя – верхняя М-6027, М-6028
15. Кронштейн передней подвески двигателя М-6030
16. Угольник передней подвески двигателя М-6031
17. Головка цилиндров М-6050
18. Прокладка головки цилиндров М-6052-А2, М-6051-А2
19. Вставное гнездо выхлопного клапана М-6057-АR, М-6057-В
20. Угольник маслопровода манометра М-6084
21. Держатель трубок стеклоочистителя и манометра М-6085
22. Поршень (алюминиевое литье) М-6110-ВR, М-6110-А
23. Поршень (алюминиевое литье) М-6110-ER, М-6110-FR
24. Палец поршневой М-6135-ВR, М-6135-А
25. Кольцо поршневое М-6150-А, М-6150-BR-DR, М-6150-GR-HR-JR
26. Кольцо поршневое масляное М-6153-А, М-6153-BR-DR-GR-HR-JR
27. Шатун в сборе М-6200
28. Шатун М-6205
29. Втулка шатуна М-6207
30. Крышка шатуна М-6210
31. Кулачковый вал М-6250
32. Штифт установочный кулачкового вала М-6253
33. Коленчатый вал М-6303
34. Крышка заднего подшипника коленчатого вала М-6325-АR, М-6325-В
35. Трубка для масла заднего подшипника коленчатого вала М-6326
36. Крышка заднего подшипника коленчатого вала в сборе М-6327-АR, М-6327-В
37. Крышка переднего и среднего подшипника коленчатого вала М-6330
38. Вкладыш сальника заднего подшипника коленчатого вала М-6335
39. Болт переднего и среднего подшипника коленчатого вала М-6343
40. Маховик М-6375, М-6380
41. Маховик (чугун) М-6375-В, М-6380-А
42. Обод зубчатый маховика М-6384-А
43. Усилитель нижней части картера маховика М-6393
44. Картер маховика – нижняя часть М-6394
45. Картер маховика – верхняя часть М-6395
46. Толкатель клапана М-6500
47. Крышка клапанной коробки М-6520
48. Масляный насос, в сборе М-6600
49. Корпус масляного насоса, в сборе М-6603
50. Корпус масляного насоса М-6604
51. Валик масляного насоса, в сборе М-6608
52. Валик масляного насоса М-6609
53. Маслоотражатель масляного насоса, в сборе М-6631
54. Маслоотражатель масляного насоса М-6632
55. Картер двигателя, в сборе М-6675
56. Картер двигателя М-6676
57. Масляная ванна картера двигателя М-6686
58. Масляная ванна картера двигателя, в сборе М-6688
59. Передний усилитель фланца картера двигателя – правый М-6693
60. Усилитель нижней части картера двигателя – боковой М-6697
61. Набивка переднего сальника картера двигателя М-6700

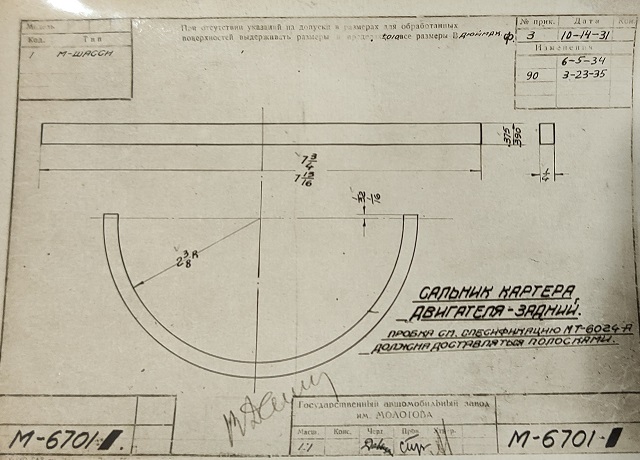

62. Сальник картера двигателя – задний М-6701
63. Указатель уровня масла картера двигателя М-6750
64. Трубка крышки маслоналивного патрубка, в сборе М-6758
65. Маслоналивной патрубок, в сборе М-6763
66. Маслоналивной патрубок М-6765
67. Крышка маслоналивной патрубка, в сборе М-6766
68. Крышка маслоналивной патрубка М-6767
69. Трубка крышки маслоналивной патрубка М-6768
70. Сетка крышки маслоналивного патрубка М-6757, М-6769
71. Брызговик двигателя – правый М-6774, М-6775
72. Брызговик двигателя – левый М-6777, М-6776
73. Подшипник направляющий вала сцепления, в сборе 1ГПЗ-0203, М-7600
74. Прокладка впускного патрубка блока цилиндров М-8280-А2
75. Водяной насос в сборе М-8551
76. Корпус водяного насоса М-8505, М-8506Фла
77. Валик водяного насоса, в сборе М-8510
78. Валик водяного насоса М-8511
79. Крыльчатка водяного насоса М-8512
80. Шайба упорная валика водяного насоса М-8513
81. Подшипник водяного насоса 1ГПЗ-В-2, М-8530
82. Втулка роликового подшипника водяного насоса М-8535
83. Вентилятор в сборе М-8500
84. Лопасть вентилятора передняя М-8606
85. Лопасть вентилятора задняя М-8607
86. Ступица шкива вентилятора М-8611
87. Борт шкива вентилятора М-8612
88. Корпус шкива вентилятора М-8613
89. Фланец лопастей вентилятора М-8615
90. Пружина спускного краника бензинового насоса М-9182
91. Спусковой краник бензинового насоса в сборе М-9185
92. Бензиновый насос, в сборе М-9350
93. Головка бензинового насоса М-9353, М-9354

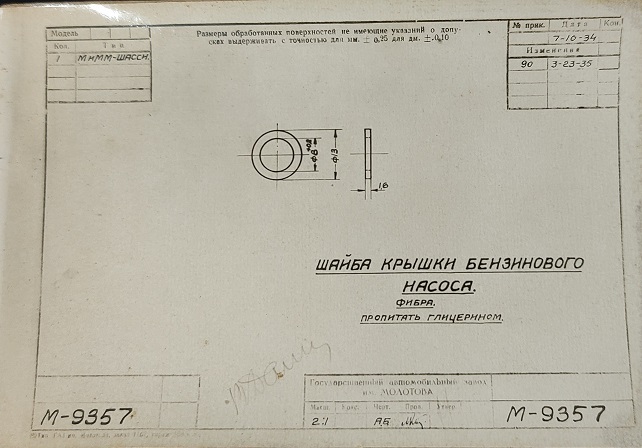

94. Шайба крышки бензинового насоса М-9357
95. Седло нагноительного клапана бензинового насоса М-9359
96. Пружина клапана бензинового насоса М-9360
97. Седло всасывающего клапана бензинового насоса М-9361
98. Пробка клапанной камеры бензинового насоса М-9362
99. Корпус бензинового насоса М-9375
100. Валик рычага бензинового насоса М-9378
101. Кольцо удерживающее валик бензинового насоса М-9379
102. Пружина рычага бензинового насоса М-9380
103. Толкатель бензинового насоса М-9393
104. Пружина диафрагмы бензинового насоса М-9396
105. Газопровод двигателя, в сборе М-9420
106. Ось рычага тяги к воздушной заслонке карбюратора М-9424
107. Всасывающий коллектор М-9475-М
108. Выхлопной коллектор М-9430-К
109. Прокладка всасывающей и выхлопной трубы М-9448-А1
110. Прокладка всасывающей и выхлопной трубы М-9448-А2
111. Прокладка всасывающей и выхлопной трубы М-9448-А3
